通过纤维素纤维将纱线中的再生棉含量翻倍

采用Birla的Excel纤维素纤维替代原生棉，可将纱线中的再生棉含量由通常的20%增至40%。所生产的混纺纱具有优异的均匀度、良好的织物外观和出色的抗起毛起球性，同时保持完全可回收利用。上述成果已在立达最新技术报告中得到验证。

如果用纤维素纤维替代常规原生棉纤维，与再生棉纤维进行混纺，会产生何种效果？纱线中再生棉的占比可实现显著提升。其中一个原因在于纤维素纤维的纤维长度均匀稳定。

我们与印度纤维制造商Birla Cellulose、西班牙再生棉纤维制造商Recover联合开展了大规模试验。目标是生产一种高再生棉纤维含量、兼具可持续性与可回收性的纱线。为实现这一目标，再生棉纤维并未采用常规的原生棉混纺方案，而是将Birla生产的Excel可持续纤维素纤维添加到再生纤维中。

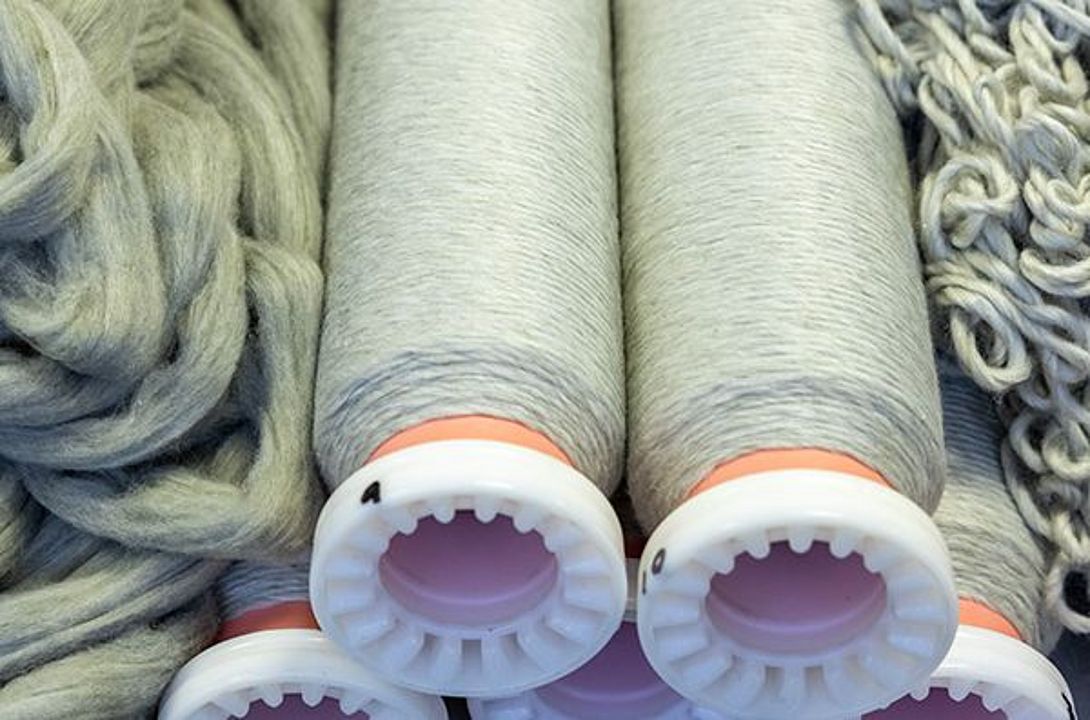

纤维素纤维和再生棉 – 优势显著的混纺组合

合成纤维素纤维的核心优势之一是其纤维长度均匀稳定。与再生棉混纺后，纤维平均长度提升，短纤维占比下降——进而改善了环锭细纱机的可纺性能。另一项优势在于纱线完全由纤维素纤维制成，既保留了棉花的典型特性，又可实现后续的循环回收利用。

以实际生产中常用的纱线为参照，该纱线由20%再生棉与80%原生棉构成。在其余所有测试试验中，均用各类Birla Excel纤维替代原生棉，再与不同比例的再生棉进行混纺，随后经纺制、加工制成最终产品。再生原料含量翻倍的纱线尤其令人印象深刻：该纱线含40%再生棉与60% Birla Excel纤维（纤维长度34毫米，纤维细度1.0分特）。该混纺方案的测试结果表现优异：

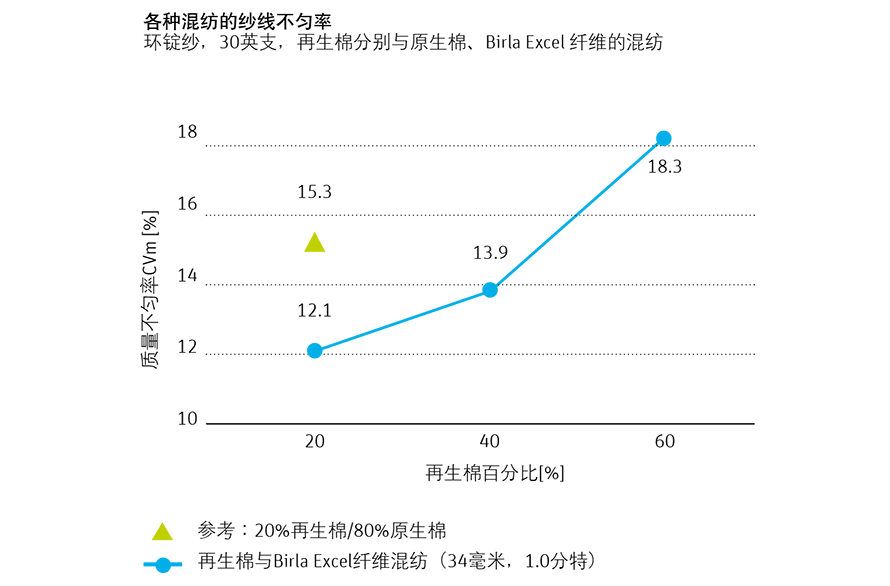

• 纱线均匀度明显改善，

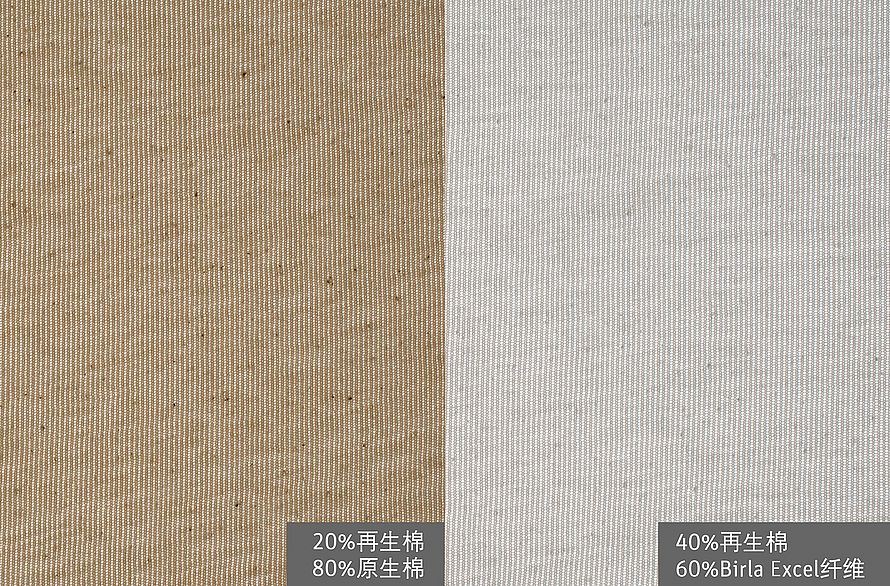

• 面料平整度大幅提升，
• 毛羽更少，
• 抗起毛起球性能显著优化
