Ringspinnmaschine G 38

Höchste Produktivität für das Ringspinnen bei geringstem Energieverbrauch
  1. Höchste Spinngeschwindigkeiten
  2. Hoher Maschinennutzeffekt
  3. Standard-, Kompakt- und Spezialgarne flexibel produzieren
Ringspinnmaschinen G 38 mit SERVOtrail

G 38 stellt sich vor

Mit Spindeldrehzahlen von bis zu 28 000 U/min erreicht die Ringspinnmaschine G 38 eine extrem hohe Produktivität. Energieeffiziente Komponenten, wie LENA 28 Spindeln, IE4-Hauptmotoren und optimierte Absaugsysteme senken den Energieverbrauch auf ein Minimum. Kunden profitieren von dem um 25% schnelleren Doffvorgang. Das neue SERVOdisc Kopstransportsystem reduziert den Wartungsaufwand deutlich. Die neue G 38 ist je nach Anforderung als vollelektronische (FE) oder semi-elektronische (SE) Version verfügbar.

Hauptmerkmale von G 38

Ringspinnmaschine G 38 Abnehmer

Höchste Spindeldrehzahlen von bis zu 28 000 U/min

Das um 25% schnellere Doffen mit einer Doffzeit von nur 90 Sekunden bringt den Kunden massive Produktivitätsvorteile. Die neue Spinngeometrie mit Short-Balloon-Setting steigert ebenfalls die Leistungsfähigkeit. Das 12% schnellere SERVOdisc Kopstransportsystem benötigt weniger Wartung.

Mit dem High-Speed Package (Spinnring 34 mm, DUI-Hülsen-/Spindelmass 16 mm, Spindel LENA 28) wurden die Produktionsgrenzen erheblich erweitert. Die Ringspinnmaschine G 38 kann mit Spindeldrehzahlen von bis zu 28 000 U/min und hohen Liefergeschwindigkeiten von bis zu 40 m/min laufen.

Die G 38 verbraucht wenig Energie dank energieeffizienter Bauteile wie LENA 28-Spindeln, IE4-Hauptmotoren und optimierten Absaugsystemen. Mit der Standardfunktion Power Monitoring wird der tatsächliche Energieverbrauch gemessen und das hilft, Energie zu sparen.

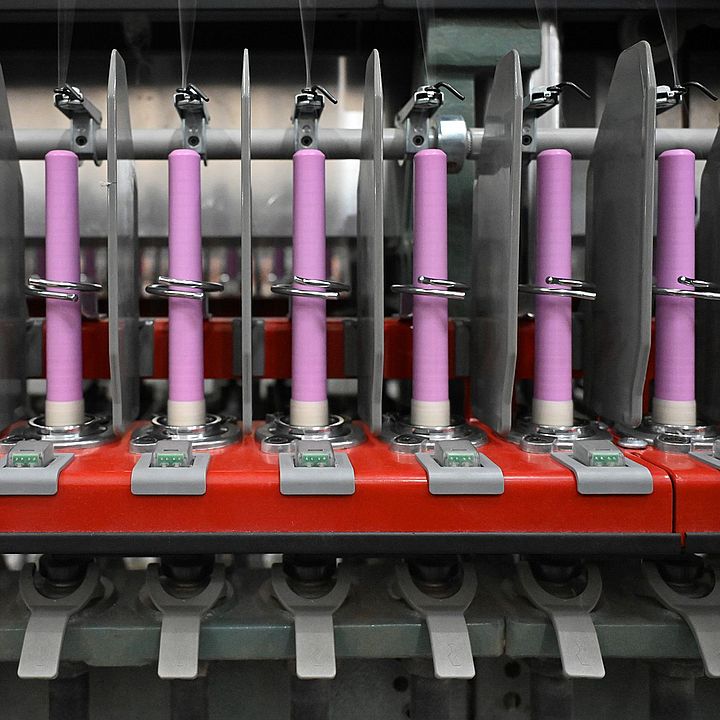

Detailansicht – Spinnstellen mit ISM Premium (Einzelspindelüberwachung)

Innovative Lösungen für erstklassige Garnqualität

Die Einzelspindelüberwachung ISM premium ist jetzt Standard für alle Rieter Ringspinnmaschinen. ISM überwacht das Laufverhalten jeder einzelnen Spinnstelle, vereinfacht die Bedienerführung und spart Personalkosten ein. In Kombination mit dem Roving stop und als intelligentes Verbundsystem mit der Spulmaschine garantiert dies eine hohe Garnqualität und eine maximale Rohstoffausnutzung.

Das Q-Package für Chemiefasern erleichtert das Verarbeiten von Chemiefasern und Mischungen und verbessert damit die Leistung der Maschine. Rieter bietet ein komplettes Ringspinnsystem an, das dafür ausgelegt ist, recycelte Fasern bestmöglich zu verarbeiten.

Das Qualitätspaket Q-Package für Baumwolle sorgt für eine entscheidende Verbesserung der Faserführung zwischen Käfig und Klemmpunkt der Abzugswalze. Die neue Short-Balloon Einstellung reduziert die Fadenballonkräfte und senkt die Fadenbruchraten oder alternativ kann die Produktionsgeschwindigkeit erhöht werden.

Com4 Heimtextilien

Volle Flexibilität für die Produktion von Standard-, Kompakt- und Spezialgarnen

Die neue G 38 ist als vollelektronisches (FE) oder wirtschaftliches semi-elektronisches (SE) System erhältlich. Alle wichtigen Garnparameter lassen sich bequem am Panel einstellen, jetzt noch einfacher mit dem neuen, bedienerfreundlichen HMI. Der Hauptunterschied liegt im Streckwerksantrieb. Lediglich die Garnfeinheit muss beim semi-elektronischen System mechanisch eingestellt werden.

Die Kompaktiereinheiten COMPACTdrum, COMPACTapron und COMPACTeasy können einfach an- und abgebaut werden. Alle Maschinenlängen der Ringspinnmaschine G 38 können mit Vorrichtungen für die Produktion von Slubgarnen (VARIOspin) und Coregarnen sowie Spinnzwirnen ausgestattet werden.

Der Anspinnroboter ROBOspin sichert eine konstante Qualität beim Anspinnen des Garns und reduziert den Personalbedarf erheblich. Die G 38 kann als Stand-alone-Maschine arbeiten oder als Direktverbund oder Multilink mit der Rieter-Spulmaschine Autoconer X6.

Was Kunden über die G 38 berichten

Unser Ziel ist es, der nachhaltigste Lieferant für Modemarken zu werden, und das Rieter-System passt perfekt dazu.Kashif Suleman, COO, Soorty Spinning Mill

Technische Spezifikationen

Technologische Daten

ParameterG 38 FEG 38 SE
RohmaterialBaumwolle, Chemiefasern und Mischungen bis zu 63 mm (2 1/2")
Garnfeinheit4.5 – 160 Ne6.5 – 160 Ne
Drehungsbereich200 – 3 000 T/m400 – 3 000 T/m
Verzug8 – 130-fach mechanisch
10 – 80-fach empfohlen
6 – 250-fach mit VARIOspin		12 – 95-fach mechanisch
12 – 80-fach empfohlen

Technische Daten

ParameterBereich/Einheit
Spindeldrehzahlbis 28 000 rpm
Liefergeschwindigkeitbis 40 m/min

Maschinendaten

FormelementBeschreibung
Spindelanzahlbis 1 824
Spindelteilung70, 75
EinzelspindelüberwachungISM premium
MaschinenautomationDoffsystem mit SERVOdisc Kopstransportsystem
Transportautomationmodulares Flyerspulen-Transportsystem SERVOtrail
Automatisiertes GarnanspinnenROBOspin
AutomatisierungslösungMultilink/Multilot
GarnkompaktierungCOMPACTdrum, COMPACTapron, COMPACTeasy
High-Speed-PaketSpindel LENA 28, DUI 16 Hülse, 34 mm Ring

Häufig gestellte Fragen

Welche Neuheiten bietet die jüngste G 38 gegenüber den Vorgängermodellen?

Die G 38 bietet diese Neuheiten:

  • einen neuen SERVOdisc-Kopstransport
  • Short-Balloon-Setting
  • High-Speed-Paket (optional)
  • einen schnelleren Doffer (optional)
  • ein neues HMI-Bedienfeld
  • luftgekühlte Streckwerkmotoren


Wie erziele ich auf meiner Ringspinnmaschine G 38 höhere Drehzahlen?

Die Weiterentwicklung der Ring- und Kompaktspinnmaschinen von Rieter mit dem High-Speed-Paket bringt enorme Kundenvorteile hinsichtlich Produktivität, Flexibilität und Energieeinsparung. Das High-Speed-Paket besteht aus drei Elementen, die höchste Spindeldrehzahlen ermöglichen:

  1. 1. Die Präzisionsspindel LENA 28
  2. 2. Der kleinere Spinnring mit einem Durchmesser von nur 34 mm, der die Läufergeschwindigkeit reduziert und eine Erhöhung der Spindeldrehzahl ermöglicht.
  3. 3. Eine Hülse mit reduziertem unteren Innendurchmesser (DUI), die das gleiche Garngewicht aufnehmen kann wie eine konventionelle Hülse, sodass auch die Anzahl der Doffvorgänge gleich bleibt.

Bei einer Liefergeschwindigkeit von bis zu 40 m/min produziert die G 38 mit dem High-Speed-Paket 12 % mehr Garn.

Gehört das Short-Balloon-Setting zur Standardausstattung?

Bei den neuen Maschinen ist das Short-Balloon-Setting Teil der Standardausstattung. Es ist jedoch auch als Nachrüstsatz für bereits vorhandene Maschinen verfügbar.

Wie verbessert das Short-Balloon-Setting die Leistung?

Studien in Spinnereibetrieben haben ergeben, dass das Short-Balloon-Setting Vorteile in Form von bis zu 10 % weniger Garnbruch und einer längeren Ringläufer-Lebenszeit bietet. Alternativ kann die Garnbruchrate konstant gehalten und stattdessen die Spindeldrehzahl um 3–6 % erhöht werden. Mit einer um 8 % längeren Lebensdauer des Ringläufers können Spinnereien Wartungskosten sparen und Ausfallzeiten reduzieren.


Kann ich mit der G 38 auch Slub- oder Coregarne und Spinnzwirn produzieren?

Ja. Das optionale Antriebssystem VARIOspin für die Slubgarnproduktion ist komplett in die vollelektronische Version integriert und kann über ein separates, übersichtlich gestaltetes Bedienfeld intuitiv bedient werden.

Mit den Coregarn-Einrichtungen können Soft-, Hard- und Duo-Coregarne hergestellt werden. Die Einrichtungen arbeiten mit einer traversierenden Führungsrolle für das Filament. Die Changierung des Filaments ist auf die Changierung des Vorgarns abgestimmt.

Um einen Spinnzwirn herzustellen, müssen zwei Vorgarne auf einer Spinnstelle einlaufen. Im Streckwerk werden beide getrennt voneinander verzogen. Im Spinndreieck werden die Vorgarne dann miteinander verdreht.

Kann die G 38 auch Chemiefasern verarbeiten?

Rieter bietet ein speziell für Chemiefasern konzipiertes Komplettpaket an Bauteilen einschliesslich SERVOgrip-Messer, Unterwalzen mit einem grösseren Durchmesser und verstärkten Separatoren. Das Set ist modular aufgebaut. Die einzelnen Teile lassen sich je nach Kundenbedürfnis zusammenstellen. Das Chemiefaserpaket verbessert die Spinnperformance für Garne aus Chemiefasern und Mischungen.
Die Unterwalzen mit einem grösseren Durchmesser verbessern bei langen Chemiefasern die Laufeigenschaften der Maschine.»

Welche Vorteile bietet der Anspinnroboter für die G 38?

ROBOspin ist der Anspinnroboter für Rieter-Ring- und Kompaktspinnmaschinen. Pro Maschinenseite behebt ein Roboter Garnbrüche, die während des Maschinenlaufs und beim Doffen auftreten. Die Information über die Garnbruchstelle erhält der Roboter von der integrierten Einzelspindelüberwachung ISM.

Downloads

Ringspinnmaschine G 38 – Broschüre

Kompaktiereinheit COMPACTdrum – Broschüre

Kompaktiereinheit COMPACTapron – Broschüre

Kompatible Maschinen und Systemerweiterungen

ESSENTIAL

  • Ring-Winder-Connect Schema

    Ring-Winder-Connect im ESSENTIALoptimize

    Die Ring- und Kompaktspinnmaschinen von Rieter bilden ein intelligentes Teilsystem mit der Spulmaschine Autoconer X6. Bewährte Überwachungssysteme sind bereits integriert: ISM premium in der Ringspinnmaschine und das SPID Online-Qualitäts-Monitoring. Das neue Modul Ring-Winder-Connect vergleicht und analysiert Daten von beiden Maschinen. Die Integration in ESSENTIALoptimize ermöglicht ein neues Niveau der Prozessoptimierung.
